Quelle est la courbe couple-vitesse d'un moteur à courant continu à balais de carbone ?

En tant que fournisseur de moteurs CC à balais de carbone, j'ai pu constater par moi-même l'importance de comprendre la courbe couple-vitesse dans le domaine des applications moteurs. Cette courbe est une caractéristique fondamentale qui en dit long sur les performances d'un moteur et son aptitude à diverses tâches. Dans ce blog, j'examinerai ce qu'est la courbe couple-vitesse d'un moteur CC à balais de carbone, pourquoi elle est importante et comment elle impacte différentes applications.

Comprendre les bases d'un moteur à courant continu à balais de carbone

Avant de passer à la courbe couple-vitesse, examinons brièvement le fonctionnement d'un moteur à courant continu à balais de carbone. Un moteur à courant continu à balais de carbone se compose d'un stator (la partie fixe) et d'un rotor (la partie rotative). Le stator contient généralement des aimants permanents ou des électro-aimants qui créent un champ magnétique. Le rotor, quant à lui, comporte des bobines de fil qui transportent un courant électrique. Lorsque le courant circule dans les bobines en présence du champ magnétique, une force est générée selon la loi des forces de Lorentz, provoquant la rotation du rotor.

Les balais de charbon jouent un rôle crucial dans ce processus. Ils sont en contact avec le collecteur, qui est un anneau segmenté sur le rotor. Les balais transfèrent le courant électrique de la source d'alimentation aux bobines du rotor, garantissant que la direction du courant dans les bobines change au bon moment pour maintenir le rotor en rotation continue.

Qu'est-ce que la courbe couple-vitesse ?

La courbe couple-vitesse est une représentation graphique de la relation entre le couple de sortie et la vitesse de rotation d'un moteur. Il montre comment le couple du moteur change à mesure que sa vitesse varie dans différentes conditions de fonctionnement. Pour un moteur à courant continu à balais de carbone, cette courbe a généralement une pente négative, ce qui signifie qu'à mesure que la vitesse du moteur augmente, le couple de sortie diminue, et vice versa.

La courbe peut être divisée en plusieurs régions, chacune ayant ses propres caractéristiques :

Non - Vitesse de chargement

À l'extrême droite de la courbe se trouve la vitesse à vide. Il s'agit de la vitesse à laquelle le moteur tourne lorsqu'aucune charge externe n'est appliquée. Dans cet état, le moteur n’a plus qu’à vaincre ses propres frottements internes et son inertie. La vitesse à vide est déterminée par la conception du moteur, comme le nombre de tours dans les bobines, l'intensité du champ magnétique et la tension appliquée.

Couple de décrochage

À l’extrême gauche de la courbe se trouve le couple de décrochage. Il s'agit du couple maximal que le moteur peut produire lorsque sa vitesse est nulle, c'est-à-dire lorsque le rotor est empêché de tourner. Le couple de décrochage est limité par les propriétés électriques et magnétiques du moteur, telles que le courant maximum pouvant circuler dans les bobines sans surchauffe et l'intensité du champ magnétique.

Région d'exploitation

Entre la vitesse à vide et le couple de décrochage se trouve la région de fonctionnement du moteur. Dans cette région, le moteur peut être utilisé pour entraîner diverses charges. Le point de fonctionnement spécifique sur la courbe dépend des exigences de charge. Par exemple, si une application à couple élevé et à basse vitesse est nécessaire, le moteur fonctionnera plus près du point de couple de décrochage. À l'inverse, pour une application à grande vitesse et à faible couple, le moteur fonctionnera plus près du point de vitesse à vide.

Pourquoi le couple - La courbe de vitesse est importante

Comprendre la courbe couple – vitesse est essentiel pour plusieurs raisons :

Sélection des applications

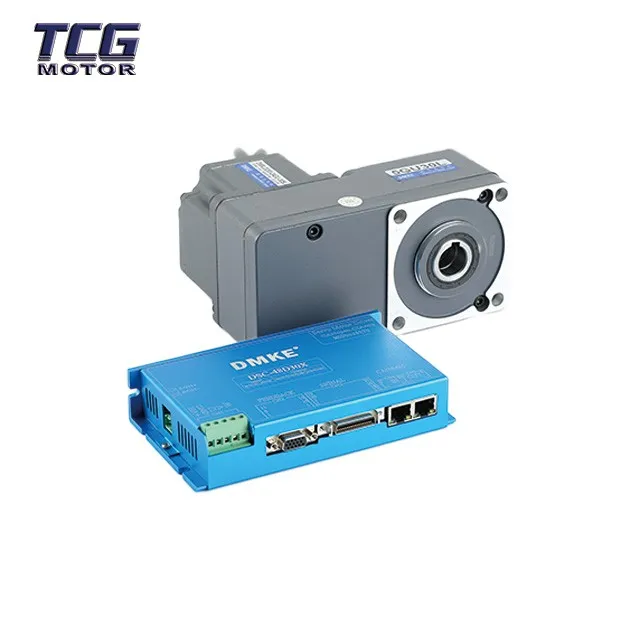

Différentes applications ont des exigences différentes en matière de couple et de vitesse. Par exemple, dans unMoteur de porte roulante sans balais à courant continu avec frein, le moteur doit fournir un couple suffisant pour soulever et abaisser la lourde porte, en particulier lors du démarrage et de l'arrêt. En analysant la courbe couple-vitesse, les ingénieurs peuvent sélectionner un moteur capable de répondre à ces exigences. De même, pour unMoteur de porte roulante sans balais à courant continu avec entraînement, la courbe aide à déterminer les performances du moteur dans différentes conditions de charge et avec le système d'entraînement.

Conception du système

La courbe couple-vitesse affecte également la conception globale du système. Il aide à dimensionner d’autres composants tels que les engrenages, les courroies et les poulies. Si le moteur fonctionne à un point de couple faible et de vitesse élevée sur la courbe, une boîte de vitesses peut être nécessaire pour augmenter le couple et réduire la vitesse afin de répondre aux exigences de charge. D'un autre côté, si le moteur fonctionne à un couple élevé et à une vitesse faible, le système devra peut-être être conçu pour gérer le couple élevé.

Optimisation de l'efficacité

L'efficacité d'un moteur à courant continu à balais de carbone varie le long de la courbe couple-vitesse. En faisant fonctionner le moteur au point optimal de la courbe, l’efficacité globale du système peut être maximisée. Cela réduit non seulement la consommation d'énergie, mais prolonge également la durée de vie du moteur. Par exemple, unPetit moteur à balais CCutilisé dans un appareil alimenté par batterie doit fonctionner efficacement pour préserver la durée de vie de la batterie.

Facteurs affectant le couple - Courbe de vitesse

Plusieurs facteurs peuvent influencer la forme et la position de la courbe couple-vitesse d’un moteur à courant continu à balais de carbone :

Tension appliquée

La tension appliquée a un impact direct sur les performances du moteur. L'augmentation de la tension augmente généralement à la fois la vitesse à vide et le couple de décrochage. En effet, une tension plus élevée permet à plus de courant de circuler dans les bobines, ce qui génère à son tour une force magnétique plus forte. Cependant, il est important de noter qu'une augmentation de la tension au-delà de la valeur nominale du moteur peut provoquer une surchauffe et endommager le moteur.

Intensité du champ magnétique

La force du champ magnétique dans le moteur affecte également la courbe couple-vitesse. Un champ magnétique plus fort peut augmenter le couple de décrochage et le couple global à toutes les vitesses. Ceci peut être réalisé en utilisant des aimants permanents plus puissants ou en augmentant le courant dans les bobines du stator dans le cas d'un électro-aimant.

Résistance de l'induit

La résistance d'induit du moteur affecte la pente de la courbe couple-vitesse. Une résistance d'induit plus élevée entraîne une pente plus raide, ce qui signifie que le couple diminue plus rapidement à mesure que la vitesse augmente. En effet, une résistance plus élevée provoque une chute de tension plus importante aux bornes de l'induit, réduisant ainsi la tension efficace disponible pour générer le couple.

Applications du monde réel

Les moteurs CC à balais de carbone avec leurs caractéristiques couple-vitesse uniques sont utilisés dans une large gamme d'applications :

Industrie automobile

Dans les voitures, ces moteurs sont utilisés dans divers systèmes tels que les essuie-glaces, les vitres électriques et les dispositifs de réglage des sièges. La courbe couple-vitesse permet de garantir que les moteurs peuvent fournir la force nécessaire pour déplacer les composants de manière fluide et efficace. Par exemple, le moteur d'une vitre électrique doit avoir suffisamment de couple pour soulever et abaisser la lourde vitre, en particulier lors du démarrage et de l'arrêt.

Robotique

Les robots utilisent souvent des moteurs à courant continu à balais de carbone pour leurs articulations et leurs actionneurs. La capacité de contrôler avec précision le couple et la vitesse est cruciale pour le mouvement et la manipulation du robot. En comprenant la courbe couple-vitesse, les ingénieurs peuvent concevoir des robots capables d’effectuer des tâches avec une grande précision et fiabilité.

Electronique grand public

De nombreux appareils électroniques grand public, tels que les brosses à dents électriques, les rasoirs et les ventilateurs, utilisent des moteurs à courant continu à balais de carbone. La courbe couple-vitesse permet aux fabricants d'optimiser les performances du moteur pour une application spécifique, garantissant un bon équilibre entre consommation d'énergie et fonctionnalité.

Conclusion

En conclusion, la courbe couple-vitesse d'un moteur à courant continu à balais de carbone est un outil essentiel pour comprendre ses performances et sélectionner le bon moteur pour une application particulière. En tant que fournisseur de moteurs DC à balais de carbone, nous nous engageons à fournir à nos clients des moteurs qui répondent à leurs exigences spécifiques en matière de couple et de vitesse. Que vous ayez besoin d'unMoteur de porte roulante sans balais à courant continu avec frein, unMoteur de porte roulante sans balais à courant continu avec entraînement, ou unPetit moteur à balais CC, notre équipe d'experts peut vous aider à faire le meilleur choix.

Si vous souhaitez en savoir plus sur nos produits ou si vous avez des exigences spécifiques pour votre projet, nous vous encourageons à nous contacter pour l'achat et d'autres discussions. Nous sommes impatients de travailler avec vous pour trouver la solution moteur parfaite pour vos besoins.

Références

• Fitzgerald, AE, Kingsley, C. et Umans, SD (2003). Machines électriques. McGraw-Colline.
• Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw-Colline.
